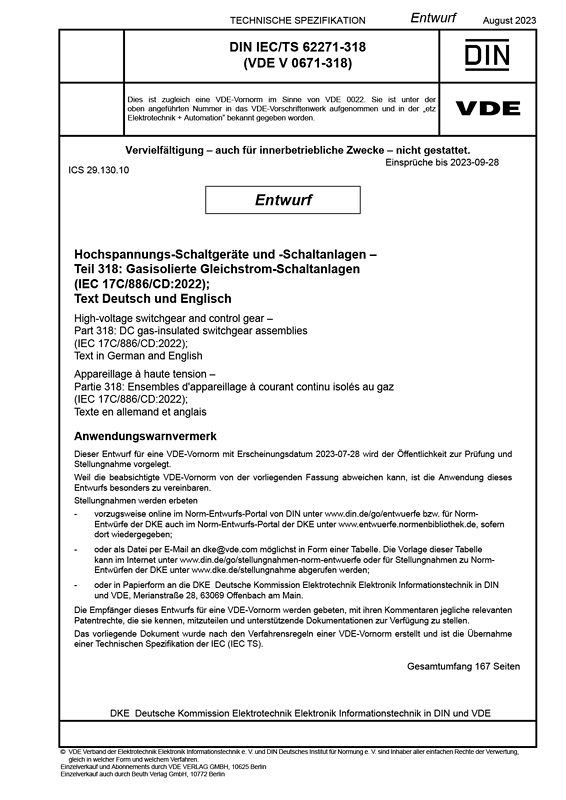

E DIN IEC/TS 62271-318 VDE V 0671-318:2023-08

Dieser Teil von IEC 62271 legt Anforderungen für gasisolierte metallgekapselte Schaltanlagen fest, deren Isolation zumindest teilweise durch ein Isoliergas oder Isoliergasgemisch hergestellt wird, bei dem es sich nicht um Luft bei Atmosphärendruck handelt, die für Gleichstrom mit Nennspannungen von 100 kV und darüber sowie für die Innenraum- und Freiluftaufstellung ausgelegt sind. Dieses Dokument enthält Regeln für Betriebsbedingungen, Bemessungswerte, die Auslegung und Konstruktionsanforderungen. Für die Entwicklung und Herstellung von Gleichstrom-Schaltanlagen werden in diesem Dokument Prüfanforderungen und Kriterien für das Bestehen von Typ- und Stückprüfungen definiert.
Für die Anwendung dieser technischen Spezifikation werden die Begriffe „GIS“ (en: gas-insulated switchgear) und „Schaltanlage“ für „gasisolierte metallgekapselte Schaltanlage“ verwendet. Die Technische Spezifikation IEC TS 62271-5 legt die gemeinsamen Spezifikationsanforderungen für Schaltgeräte und Schaltanlagen zur Hochspannungs-Gleichstromübertragung (HGÜ) fest, die sowohl luftisolierte (en: air-insulated, AIS) als auch gasisolierte (en: gas-insulated, GIS) Einrichtungen von Gleichstromstationen abdecken.
Diese Spezifikation gilt sowohl für die Gleichstromtechnologie auf der Grundlage von netzgeführten Stromrichtern (en: line-commutated converter, LCC) als auch von Spannungszwischenkreis-Stromrichtern (en: voltage-sourced converter, VSC).
Gasisolierte metallgekapselte Schaltanlagen nach dieser Technischen Spezifikation bestehen aus einzelnen Bauteilen, die für die direkte gegenseitige Verbindung vorgesehen sind und nur so zusammenwirken können.
Diese Norm vervollständigt und ändert, soweit erforderlich, die jeweiligen einschlägigen Normen, die für die einzelnen Bauteile gelten, aus denen sich die gasisolierten metallgekapselten Schaltanlagen zusammensetzen.
Die Normung von Gleichspannungen liegt in der Verantwortung von TC 8, um horizontale Standardanforderungen für Gleichspannungen in Netzen zu erstellen.
TC 99 definiert die Anforderungen für Gleichstromstationen hinsichtlich der Sicherheit der Isolierung, Einrichtungen, Installation und Erdung (IEC TS 61936-2).
TC 115 – Hochspannungs-Gleichstrom-Übertragung (HVDC) bei Gleichspannungen über 100 kV – ist für die Aspekte der Gleichstrom-Übertragungssysteme zuständig. Mehrere Arbeitsgruppen (en: working group, WG) und Pflegeteams (en: maintenance team, MT) arbeiten an Normen zu folgenden Punkten: Zuverlässigkeit, EMV, Anlagenmanagement, Systemauslegung, Gleichstromoberschwingungen, Prüfung, HGÜ-Netze, Spannungszwischenkreis-Stromrichter (VSC), netzgeführte Stromrichter (LCC) und Isolationskoordination für HGÜ-Systeme.
