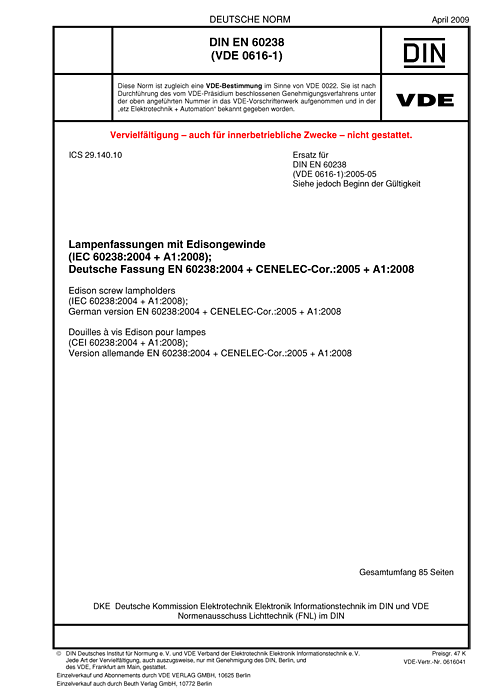

DIN EN 60238 VDE 0616-1:2009-04
Lampenfassungen mit Edisongewinde
(IEC 60238:2004 + A1:2008); Deutsche Fassung EN 60238:2004 + CENELEC-Cor.:2005 + A1:2008
Art/Status:
Norm,
zurückgezogen
Ausgabedatum: 2009 -04
VDE-Artnr.: 0616041
Ende der Übergangsfrist:
2014-03-30
Die Norm gilt für Lampenfassungen mit Edisongewinde E14, E27 und E40, die nur zum Anschluss von Lampen und Semi-Leuchten an das Netz bestimmt sind. Sie gilt auch für Lampenfassungen mit Schalter zum ausschließlichen Betrieb in Wechselstromkreisen, bei denen die Arbeitsspannung 250 V effektiv nicht überschreitet.
Die Norm legt auch Anforderungen für Lampenfassungen fest, die ganz oder teilweise Bestandteil einer Leuchte oder zum Einbau in Geräte bestimmt sind. Sie beinhaltet nur die Anforderungen an die Lampenfassung. Für alle anderen Anforderungen, wie z. B. Schutz gegen elektrischen Schlag im Bereich der Klemmen oder des Lampensockels, müssen die Anforderungen der entsprechenden Gerätevorschriften beachtet werden, wobei die Prüfung nach dem Einbau in das entsprechende Gerät erfolgt, wenn dieses entsprechend seiner zutreffenden Norm geprüft wird. Solche Lampenfassungen sowie Lampenfassungen mit aufklipsbarem Berührungsschutzring zur alleinigen Verwendung durch Leuchtenhersteller sind nicht für den Einzelhandelsverkauf vorgesehen.
Dieses Normdokument ist eine Ersetzung für:
DIN EN 60238 VDE 0616-1:2005-05
Gegenüber DIN EN 60238 (VDE 0616-1):2005-05 wurden folgende Änderungen vorgenommen:
a) Die bei IEC erschienene Änderung A1:2008 zur IEC 60238:2004, die inzwischen als Änderung A1:2008 zur EN 60238:2004 ratifiziert ist, wurde eingearbeitet.
b) Durch die Änderung A1 wurden geändert:
- 1.2, 20.4 und Anhang ZA: Die normative Verweisung auf IEC 60695-2-2 wurde gestrichen und durch die Verweisung auf IEC 60695-11-5 ersetzt.
- 5.1: Die bisher genormte Bemessungsspannung von 750 V wurde gestrichen.
- Abschnitt 7: Die Aufschriften und Katalogangaben des Herstellers wurden hinsichtlich noch bestehender Lampenfassungen mit höheren Bemessungsspannungen als 500 V und Lampenfassungen, die Kriech- und Luftstrecken der doppelten oder verstärkten Isolierung aufweisen und im bestimmungsgemäßen Gebrauch berührbar sind, überarbeitet.
- 8.1: Zur Prüfung von Lampenfassungen mit einem Mantelgewinde für Schirmträgerringe und von Schirmträgerringen wurde auf die in IEC 60399 angegebenen Lehren verwiesen.
- 17.1: In der Anmerkung 3 sowie in den Tabellen 13a und 13b wurde der Begriff "Arbeitsspannung" durch den Begriff "Bemessungsspannung" ersetzt.
- Tabelle 13b: Unter dem Punkt 1 wurden nun auch Luftstrecken zwischen aktiven Teilen verschiedener Polarität aufgenommen.
- 20.5: Die Verweisungen auf die entsprechenden Unterabschnitte von IEC 60112 wurden korrigiert und die bisherige Anforderung, dass die Oberflächenbehandlung nach IEC 60112, Abschnitt 3, Anmerkung 1, nicht anzuwenden ist, wurde gestrichen.
