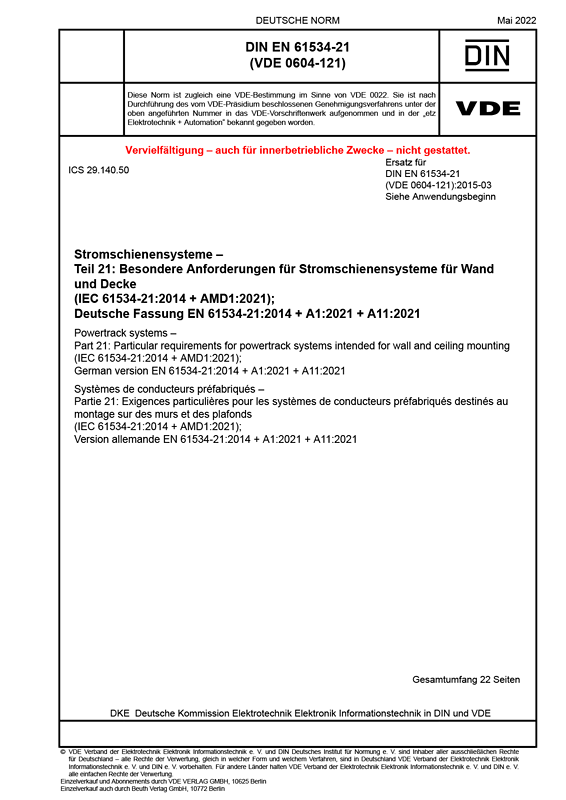

DIN EN 61534-21 VDE 0604-121:2022-05

Dieser Teil von IEC 61534 legt die besonderen Anforderungen und Prüfungen für Stromschienensysteme (PT-Systeme) zur Montage an Wand und/oder Decke fest. Diese Systeme können Unterputz, Imputz, Aufputz, abgehängt oder mit Befestigungselementen im Abstand von der Montagefläche installiert werden.
Stromschienensysteme nach dieser Norm sind zur Verwendung unter den folgenden Betriebsbedingungen vorgesehen:
- eine Umgebungstemperatur im Bereich von –5 °C bis +40 °C, wobei der Mittelwert über 24 h 35 °C nicht überschreitet;
- eine Situation, die das System nicht einer Wärmequelle aussetzt, die wahrscheinlich die Temperaturen über die vorstehenden Grenzwerte ansteigen lässt;
- eine Höhe über NN von maximal 2 000 m;
- eine Atmosphäre, die nicht übermäßiger Verschmutzung durch Rauch, chemischen Dämpfen, längeren Perioden hoher Feuchte oder anderen ungewöhnlichen Bedingungen ausgesetzt ist.
An Orten, an denen besondere Bedingungen vorherrschen, wie in Schiffen, Fahrzeugen und Ähnlichem, sowie an gefährlichen Orten, beispielsweise wo Explosionen auftreten können, können besondere Konstruktionen notwendig sein.
Die allgemeinen Anforderungen an Stromschienensysteme werden im Teil 1 von IEC 61534 festgelegt. Diese Norm ist immer mit Teil 1 von IEC 61534 anzuwenden Diese Norm gilt nicht für:
- Kabelkanalsysteme nach IEC 61084;
- Stromschienensysteme nach IEC 60439-2;
- elektrische Leuchten-Stromschienensysteme nach IEC 60570.
Gegenüber DIN EN 61534-21 (VDE 0604-121):2015-03 wurden folgende Änderungen vorgenommen:
a) die Abschnitte 18 und 22 wurden an IEC 61534:2011 angepasst und Anforderungen an die Prüfung der Kurzschlussfestigkeit eingeschlossen;
b) zusätzliche Klassifikation, Begriffe und Anforderungen für auf Höhe der Fußleiste montierte Stromschienensysteme wurden ergänzt;
c) Anhang H für Routineprüfungen wurde ergänzt;
d) die deutsche Fassung wurde im Anhang ZA an den aktuellen Standardtext angepasst.
Eine Stromschiene ist ein Systembauteil, das im Allgemeinen einen linearen Aufbau von voneinander getrennten und getragenen Leiterschienen ist und elektrische Verbindung von Zubehör ermöglicht. Stromschienensysteme dienen der Stromversorgung in Gebäuden sowohl in horizontaler als auch in vertikaler Richtung anstelle von Kabeln. Die Stromschienensysteme nach dieser Norm sind Unterputz, Imputz, Aufputz, abgehängt oder mit Befestigungselementen im Abstand von der Montagefläche zu installieren.
