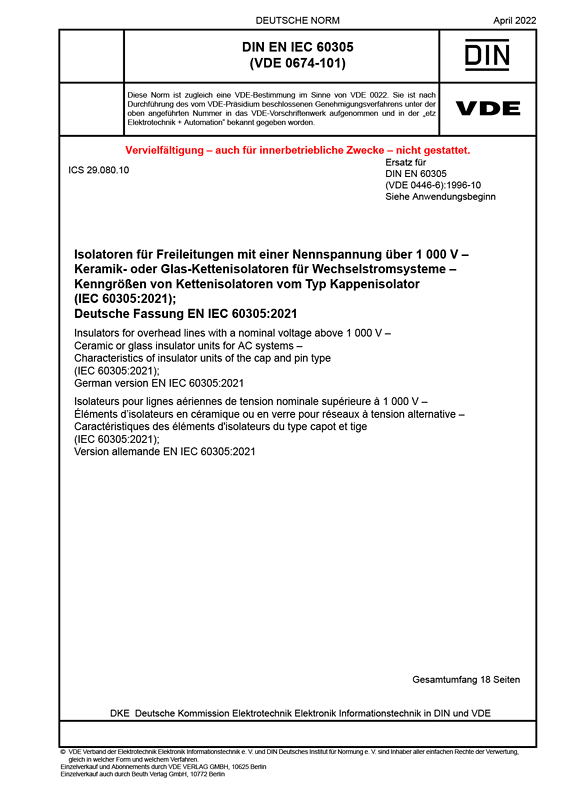

Cover DIN EN IEC 60305 VDE 0674-101:2022-04
größer

DIN EN IEC 60305 VDE 0674-101:2022-04

Isolatoren für Freileitungen mit einer Nennspannung über 1 000 V

Keramik- oder Glas-Kettenisolatoren für Wechselstromsysteme – Kenngrößen von Kettenisolatoren vom Typ Kappenisolator

(IEC 60305:2021); Deutsche Fassung EN IEC 60305:2021
Art/Status: Norm, gültig
Ausgabedatum: 2022 -04
VDE-Artnr.: 0600363

Diese Internationale Norm gilt für Kettenisolatoren vom Typ Kappenisolator mit Isolierteilen aus keramischem Werkstoff oder Glas, bestimmt für den Einsatz in Wechselstrom-Freileitungen mit einer Nennspannung über 1 000 V und einer Frequenz nicht über 100 Hz. Sie gilt auch für Isolatoren ähnlicher Bauart, die in Schaltanlagen eingesetzt werden.
Dieses Dokument gilt für Kettenisolatoren vom Typ Kappenisolator entweder mit Klöppel-Pfannen-Verbindungen oder mit Gabel-Lasche-Verbindungen.
Dieses Dokument gilt für Kettenisolatoren zum Einsatz in Freileitungen in Gebieten ohne und mit Verschmutzung. Für den Einsatz in Gebieten die durch sehr hohe Verschmutzungsgrade gekennzeichnet sind, oder für andere besondere oder extreme Umweltbedingungen, kann es erforderlich sein, bestimmte Maße zu ändern, und Isolatoren, die unterschiedliche Kriechwege, Schirmabstand und Formen haben (zum Beispiel flaches oder halbkugelförmiges Profil usw.), können bevorzugt werden. Isolatoren für den Einsatz in Gleichstromsystemen können auch andere Maße benötigen. In jedem Fall gilt, dass die genormten mechanischen Kenndaten dieses Dokuments und Verbindungsgrößen beibehalten werden.
Der Zweck dieses Dokuments ist die Vorschrift von festgelegten Werten für die mechanischen Kenndaten und für die Hauptmaße von Kettenisolatoren vom Typ Kappenisolator.
Die Stehspannungswerte für Wechselspannung, Blitzstoß und Durchschlag von Kettenisolatoren sind in diesem Dokument nicht festgelegt. IEC 60383-1 enthält die elektrischen Kenndaten, die Kettenisolatoren kennzeichnen; ihre Werte werden zwischen Käufer und Hersteller vereinbart.
Klöppel-Pfannen-Verbindungen werden in IEC 60120 behandelt, Gabel-Lasche-Verbindungen in IEC 60471.
Gegenüber DIN EN 60305 (VDE 0446-6):1996-10 wurden folgende Änderungen vorgenommen:
a) Änderung des Wortlauts im Anwendungsbereich von „wird ermpfohlen“ in „gilt“;
b) Ergänzung neuer normativer Verweisungen“;
c) Festlegung der elektromechanischen oder mechanischen Bruchkraft in Abschnitt 4;
d) Ergänzung neuer Bilder mit Profilen;
e) Erweiterung der Tabellen 1, 2, 3, 4 und 5 um spezifischere Werte.

Dieses Normdokument ist eine Ersetzung für:
DIN EN 60305 VDE 0446-6:1996-10

Gegenüber DIN EN 60305 (VDE 0446-6):1996-10 wurden folgende Änderungen vorgenommen:
a) Änderung des Wortlauts im Anwendungsbereich von „wird empfohlen“ in „gilt“;
b) Ergänzung neuer normativer Verweisungen;
c) Festlegung der elektromechanischen oder mechanischen Bruchkraft in Abschnitt 4;
d) Ergänzung neuer Bilder mit Profilen;
e) Erweiterung der Tabellen 1, 2, 3, 4 und 5 um spezifischere Werte.
