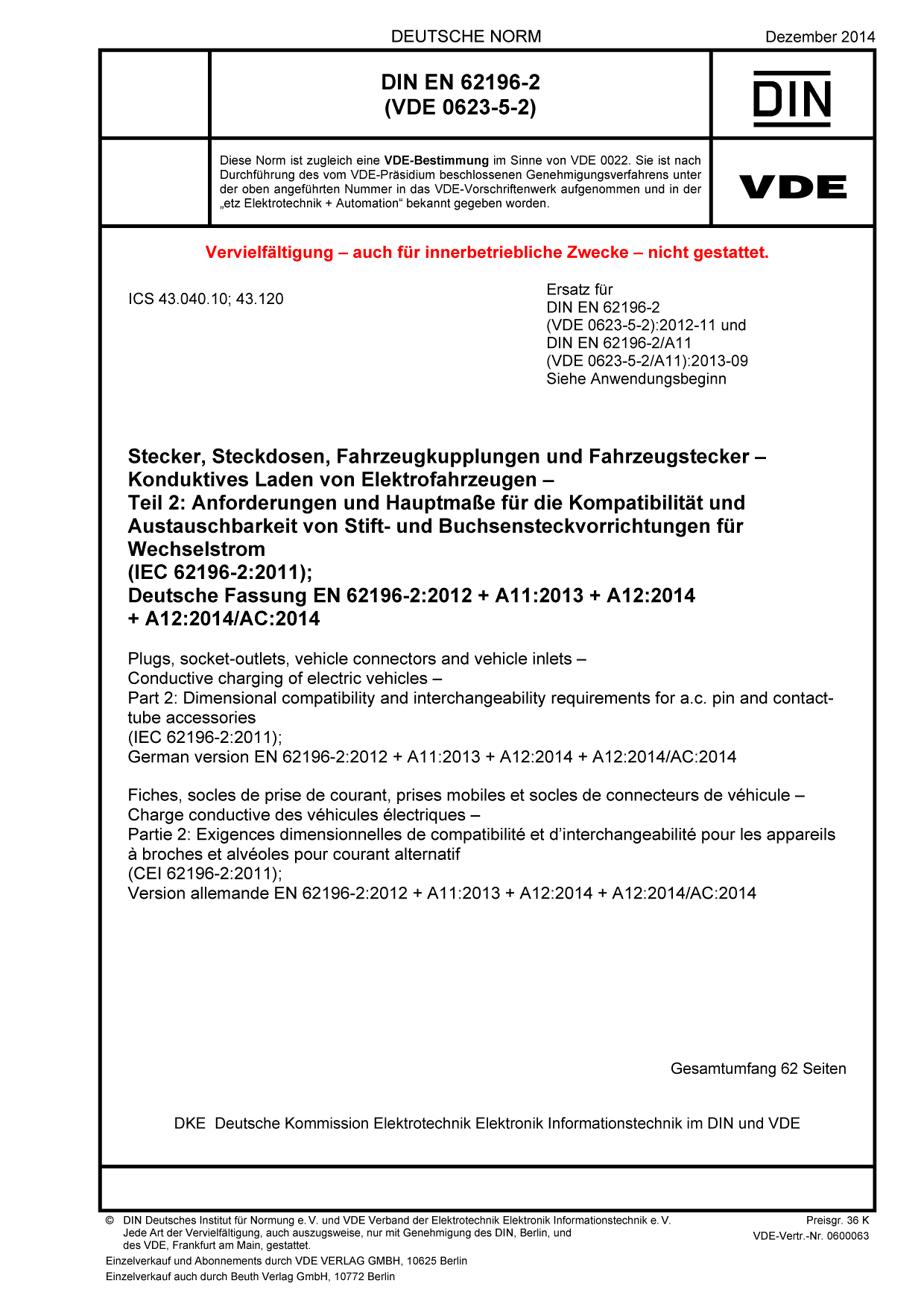

DIN EN 62196-2 VDE 0623-5-2:2014-12
Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugstecker – Konduktives Laden von Elektrofahrzeugen
Teil 2: Anforderungen und Hauptmaße für die Kompatibilität und Austauschbarkeit von Stift- und Buchsensteckvorrichtungen für Wechselstrom
(IEC 62196-2:2011); Deutsche Fassung EN 62196-2:2012 + A11:2013 + A12:2014 + A12:2014/AC:2014
Art/Status:
Norm,
zurückgezogen
Ausgabedatum: 2014 -12
VDE-Artnr.: 0600063
Ende der Übergangsfrist:
2020-04-28
Der vorliegende konsolidierte Teil 2 der Norm IEC 62196 Ed. 1 beschreibt Anforderungen an dedizierte Steckvorrichtungen gemäß der in der Norm IEC 61851-1 beschriebenen Ladebetriebsarten 1 bis 3 für das Laden mit Wechselspannungen.
Aufbauend auf dem Teil 1 „Allgemeine Anforderungen“ der IEC 62196 werden im vorliegenden Teil 2 „Anforderungen und Hauptmaße für die Kompatibilität und Austauschbarkeit von Stift- und Buchsensteckvorrichtungen für Wechselstrom“ die geometrischen Eigenschaften von Steckvorrichtungen festgelegt.
In den Normblättern der vorliegenden Norm werden drei verschiedene Hauptmaße (Steckergesichter) für die Typen 1 bis 3 beschrieben. Die Festlegungen betreffen je nach Typ sowohl die Infrastrukturseite mit Steckdose und Stecker als auch die Fahrzeugseite mit Fahrzeugkupplung und Fahrzeugstecker.
Somit stellt diese Norm wichtige Grundlagen zur Spezifikation einer interoperablen kabelgebundenen Ladeinfrastruktur für Elektrostraßenfahrzeuge zur Verfügung.
Dieses Normdokument ist eine Ersetzung für:
DIN EN 62196-2/A11 VDE 0623-5-2/A11:2013-09
DIN EN 62196-2 VDE 0623-5-2:2012-11
Gegenüber DIN EN 62196-2 (VDE 0623-5-2):2012-11 und DIN EN 62196-2/A11 (VDE 0623-5-2/A11):2013-09 wurden folgende Änderungen vorgenommen:
a) Abschnitt 1 "Anwendungsbereich": Anmerkung gelöscht;
b) Abschnitt 5 "Bemessungswerte": in 5.2 Anmerkung gelöscht;
c) Abschnitt 6 "Verbindung zwischen der Stromversorgung und dem Elektrofahrzeug": in 6.1 Anmerkung gelöscht, in Tabelle 101 Fußnote b) gelöscht, in Tabelle 102 Fußnote gelöscht;
d) Abschnitt 9 "Maße": in 9.1, Anmerkung gelöscht;
e) Abschnitt 11 "Größe und Farbe von Erdleitern": Anmerkung gelöscht;
f) Anhang ZB (normativ) "Besondere nationale Bedingungen" ersetzt;
g) Normblätter 2-IIa (Blatt1), Normblätter 2-IIa (Blatt2) und Normblatt 2-IIIa (Blatt2) ersetzt;
h) Das bei CENELEC mit Ausgabe Oktober 2014 erschienene Corrigendum zur EN 62196 2:2012/A12:2014 wurde eingearbeitet.
