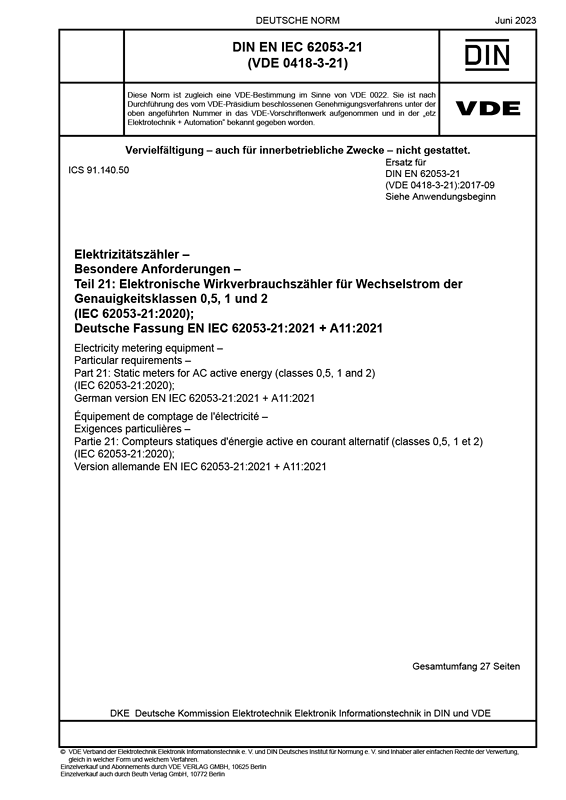

DIN EN IEC 62053-21 VDE 0418-3-21:2023-06

Dieser Teil von IEC 62053 gilt nur für elektronische Wirkverbrauchszähler der Genauigkeitsklassen 0,5, 1 und 2 für die Messung elektrischer Wirkenergie für Wechselstrom in 50-Hz- oder 60-Hz-Netzen und er gilt ausschließlich für deren Typprüfungen.
Er behandelt die besonderen Anforderungen an Zähler, die im Innen- und Außenbereich weltweit in großer Zahl verwendet werden. Er behandelt keine speziellen Umsetzungen (wie z. B. Zählerteile und/oder -displays in separaten Gehäusen).
Dieses Dokument gilt für Elektrizitätszähler, die dazu konstruiert sind:
- elektrische Energie in elektrischen Netzen mit einer Spannung bis 1 000 V zu messen und zu steuern;
- alle Funktionselemente einschließlich Zusatzmodulen in einem einzelnen Zählergehäuse zu umfassen oder ein solches zu bilden, mit Ausnahme von Anzeigen;
- mit integrierten oder separaten Anzeigen oder ohne Anzeigen betrieben zu werden;
- in festgelegten passenden Steckvorrichtungen oder Trägergestellen installiert zu werden;
- zusätzlich zur Messung elektrischer Energie weitere Funktionen zu bieten.
Zähler, die für den Betrieb mit Kleinsignal-Messwandlern (LPIT; en: low power instrument transformer, entsprechend der Normenreihe IEC 61869) vorgesehen sind, dürfen nur dann auf Übereinstimmung mit diesem Dokument geprüft werden, wenn sie zusammen mit ihren LPIT geprüft werden und die Anforderungen an direkt angeschlossene Zähler erfüllen.
Dieses Dokument gilt nicht für:
- Zähler, deren von Nennspannungen abgeleitete Außenleiter-Neutralleiter-Spannung 1 000 V übersteigt;
- Zähler, die für den Anschluss an Kleinsignal-Messwandler (LPIT entsprechend der Normenreihe IEC 61869) bestimmt sind, wenn sie ohne diese Wandler geprüft werden;
- Zählersysteme, die aus mehreren räumlich voneinander entfernten Geräten (außer LPIT) bestehen;
- tragbare Zähler;
- Zähler, die in Schienenfahrzeugen, Fahrzeugen, Schiffen und Flugzeugen eingesetzt werden;
- Labor- und Zählerprüfeinrichtungen;
- Normal-Zähler;
- Datenschnittstellen zur Zähleinrichtung des Zählers;
- zur Installation von Elektrizitätszählern verwendete passende Steckvorrichtungen oder Trägergestelle;
- alle weiteren Funktionen von Elektrizitätszählern.
Maßnahmen zur Erkennung und Vermeidung von betrügerischen Versuchen, die Leistung von Zählern zu beeinflussen (Manipulation), fallen nicht in den Anwendungsbereich dieses Dokuments.
Gegenüber DIN EN 62053-21 (VDE 0418-3-21):2017-09 wurden folgende Änderungen vorgenommen:
a) Alle Anforderungen an die Zählersicherheit entfernt; die Anforderungen an die Zählersicherheit werden in
IEC 62052-31:2015 behandelt;
b) Ib durch In ersetzt; Ib wird in Bezug auf direkt angeschlossene Zähler nicht mehr verwendet;
c) Beschreibungen aller allgemeinen Anforderungen und Prüfverfahren aus IEC 62053–21:2003,
IEC 62053–22:2003, IEC 62053–23:2003, IEC 62053–24:2003 in IEC 62052-11:2020 verschoben;
IEC 62053–21:2020, IEC 62053–22:2020, IEC 62053–23:2020, IEC 62053–24:2020 enthalten nur
genauigkeitsklassenspezifische Anforderungen;
d) Hinzufügen neuer Anforderungen und Prüfungen hinsichtlich:
1) Messunsicherheit und Wiederholgenauigkeit (7.3, 7.8);
2) Einfluss schneller Laststromänderungen (7.10, Tabelle 4: siehe IEC 62052-11:2020, 9.4.12);
3) Störfestigkeit gegenüber leitungsgeführten Differenzstrom-Störgrößen im Frequenzbereich 2 kHz bis
150 kHz (7.10, Tabelle 4: siehe IEC 62052-11:2020, 9.3.8);
e) Zähler, die für den Betrieb mit Kleinsignal-Messwandlern (LPIT) konstruiert sind, dürfen auf Übereinstimmung mit diesem Dokument als direkt angeschlossene Zähler geprüft werden.
Typische Anwendungsbeispiele sind elektronische Wirkverbrauchszähler der Genauigkeitsklassen 0,5, 1 und 2 für die Messung elektrischer Wirkenergie für Wechselstrom in 50-Hz- oder 60-Hz-Netzen.
