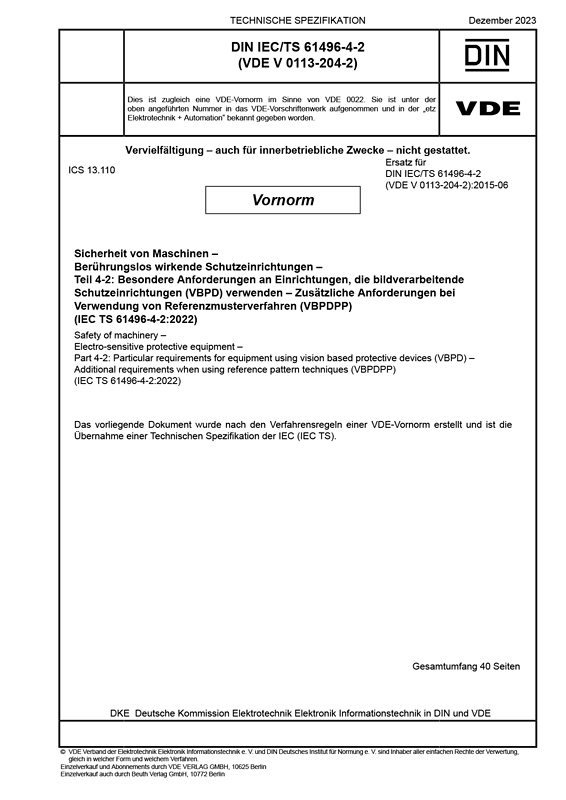

DIN IEC/TS 61496-4-2 VDE V 0113-204-2:2023-12

Dieses Dokument legt Anforderungen an die Konstruktion, den Aufbau und die Prüfung von berührungslos wirkenden Schutzeinrichtungen (BWS) fest, die speziell zur Erkennung von Personen als Teil eines sicherheitsbezogenen Systems entworfen sind und die bildverarbeitende Schutzeinrichtungen (VBPD) mit Testmusterverfahren (VBPDPP) für die Sensorfunktion verwenden. Besondere Aufmerksamkeit wird auf die Eigenschaften gelenkt, die sicherstellen, dass eine ausreichende sicherheitsbezogene Leistungsfähigkeit erreicht wird. Eine BWS kann zusätzliche sicherheitsbezogene Funktionen enthalten, für die die Anforderungen im Anhang A von IEC 61496-1:2020 und in diesem Dokument aufgeführt sind. Dieses Dokument ist für VBPDPP relevant, die ein festgelegtes Detektionsvermögen von bis zu 200 mm haben. Wo dieses Dokument nicht alle notwendigen Bestimmungen enthält, trifft IEC TS 62998-1 zu. Es ist auch möglich, für die in diesem Dokument nicht berücksichtigten Aspekte zusätzlich Bestimmungen aus IEC TS 62998-1 zu verwenden. Dieses Dokument legt weder die Abmessungen noch die Konfiguration des Schutzfeldes und dessen Anordnung in Bezug auf Gefährdungen für eine besondere Anwendung fest, ebenso nicht, was für eine Maschine ein gefahrbringender Zustand ist. Sie ist auf das Funktionieren der BWS und wie sie mit der Maschine verknüpft ist beschränkt. Dieses Dokument behandelt keine EMV-Anforderungen zur Störausstrahlung. Gegenüber DIN IEC/TS 61496-4-2 (VDE V 0113-204-2):2015-06 wurden folgende Änderungen vorgenommen: a) Einige Anforderungsabschnitte und Prüfverfahren wurden angepasst oder entfernt, da sie in IEC 61496-1:2020 konsolidiert wurden (z. B. IEC 61496-1:2020, 5.4.6.2 „Lichtquellen“ oder Abschnitt A.9). Eine VBPDPP ist als aus einer einzelnen Bildsensoreinheit bestehend definiert, welche ein passives Testmuster als Hintergrund betrachtet und bei der das Detektionsprinzip darauf basiert, die Sicht auf das Muster zu versperren oder teilweise zu verhindern. Informationen über Dicke, Form, Oberflächencharakteristika oder Position des Objektes werden für die Detektion nicht benötigt. Für Mehrfachbildsensoreinheiten können zusätzliche Verfahren, Anforderungen und Prüfverfahren notwendig sein. - Dieses Dokument ist auf automatische bildverarbeitende BWS beschränkt, die keinen Eingriff des Menschen für die Erkennung erfordern. - Es ist auf automatische bildverarbeitende BWS beschränkt, die Objekte detektieren, die in ein oder mehrere Schutzfeld(er) eindringen oder sich darin befinden. - Es ist auf BWS beschränkt, die Verfahren mit aktiver Beleuchtung verwenden. - Ausgenommen von dieser technischen Spezifikation sind VBPDPP, die Strahlung außerhalb des Wellenlängenbereiches von 400 nm bis 1 500 nm verwenden. - Dieses Dokument berücksichtigt nicht die erforderlichen Aspekte für eine komplexe Klassifikation oder Unterscheidung des erkannten Objektes.
