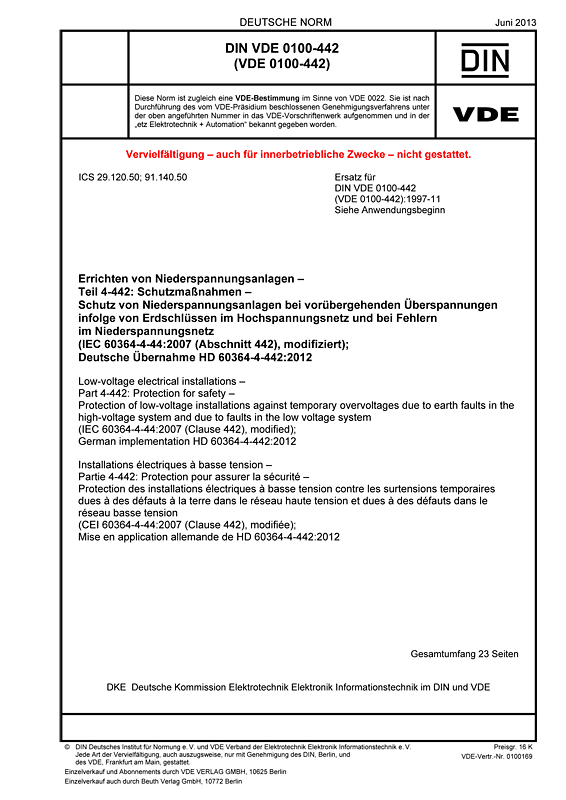

DIN VDE 0100-442 VDE 0100-442:2013-06
Errichten von Niederspannungsanlagen
Teil 4-442: Schutzmaßnahmen – Schutz von Niederspannungsanlagen bei vorübergehenden Überspannungen infolge von Erdschlüssen im Hochspannungsnetz und bei Fehlern im Niederspannungsnetz
(IEC 60364-4-44:2007 (Abschnitt 442), modifiziert); Deutsche Übernahme HD 60364-4-442:2012
Art/Status:
Norm,
gültig
Ausgabedatum: 2013 -06
VDE-Artnr.: 0100169
Diese Norm enthält Anforderungen für die Sicherheit der Niederspannungsanlage im Falle:
- eines Fehlers zwischen dem Hochspannungsnetz und Erde in der Transformatorstation, die die Niederspannungsanlage versorgt,
- einer Unterbrechung des Neutralleiters im Niederspannungsnetz,
- eines Kurzschlusses zwischen einem Außenleiter und dem Neutralleiter,
- einer versehentlichen Erdung eines aktiven Leiters im Niederspannungs-IT-System
Gegenüber DIN VDE 0100-442 (VDE 0100-442):1997-11 wurden folgende wesentliche Änderungen vorgenommen:
a) für die relevanten Beanspruchungs- und Fehlerspannungen bei den verschiedenen Systemen nach Art ihrer Erdverbindung wurde die Vielzahl der Bilder durch ein grundlegendes Bild, in dem alle Erdungskonfigurationen zusammengefasst wurden, ersetzt. Die Formeln der Einzelbilder wurden in einer Tabelle ebenfalls zusammengefasst und in Bezug zum grundlegenden Bild gesetzt;
b) die Spannungskurve für die höchste dauernde Fehlerspannung wurde gestrichen. Die Höhe der Fehlerspannung wird in der Neufassung dieser Norm im Zusammenhang mit einem globalen Erdungssystem nach DIN EN 50522 (VDE 0101-2):2011 11 betrachtet.
Dieses Normdokument ist eine Ersetzung für:
DIN VDE 0100-442 VDE 0100-442:1997-11
Gegenüber DIN VDE 0100-442 (VDE 0100-442):1997-11 wurden folgende Änderungen vorgenommen:
a) für die relevanten Beanspruchungs- und Fehlerspannungen bei den verschiedenen Systemen nach Art ihrer Erdverbindung wurde die Vielzahl der Bilder durch ein grundlegendes Bild, in dem alle Erdungskonfigurationen zusammengefasst wurden, ersetzt. Die Formeln der Einzelbilder wurden in einer Tabelle ebenfalls zusammengefasst und in Bezug zum grundlegenden Bild gesetzt;
b) die Spannungskurve für die höchste dauernde Fehlerspannung wurde gestrichen. Die Höhe der Fehlerspannung wird in der Neufassung dieser Norm im Zusammenhang mit einem globalen Erdungssystem nach DIN EN 50522 (VDE 0101-2):2011-11 betrachtet.
